Projet Beck-ipc SC12 mainboard3_SC13:
Auteur Philippe LAURENT
Date :12/2006
Rubrique
cours et /
applications
Carte

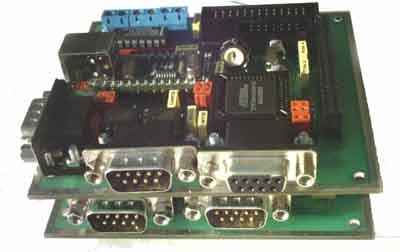

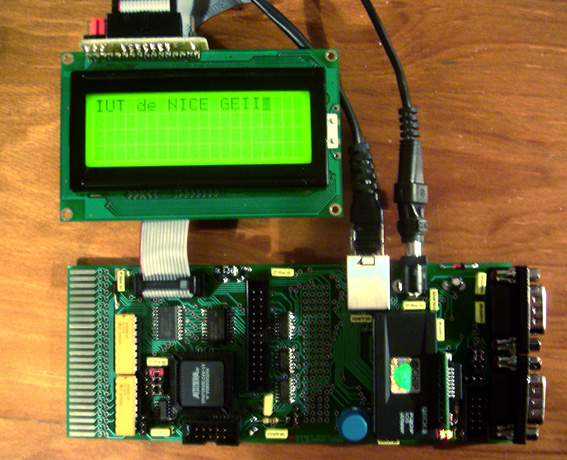

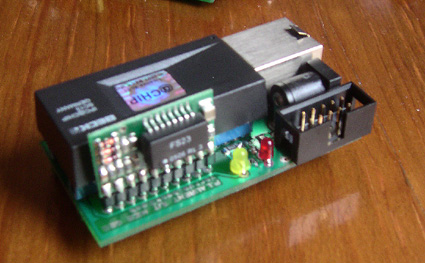

mère compatible SC12/SC13 / extension CAN_LCD_USB / adaptateur SC13
|
|
|
|
|
|
|
|
|
|

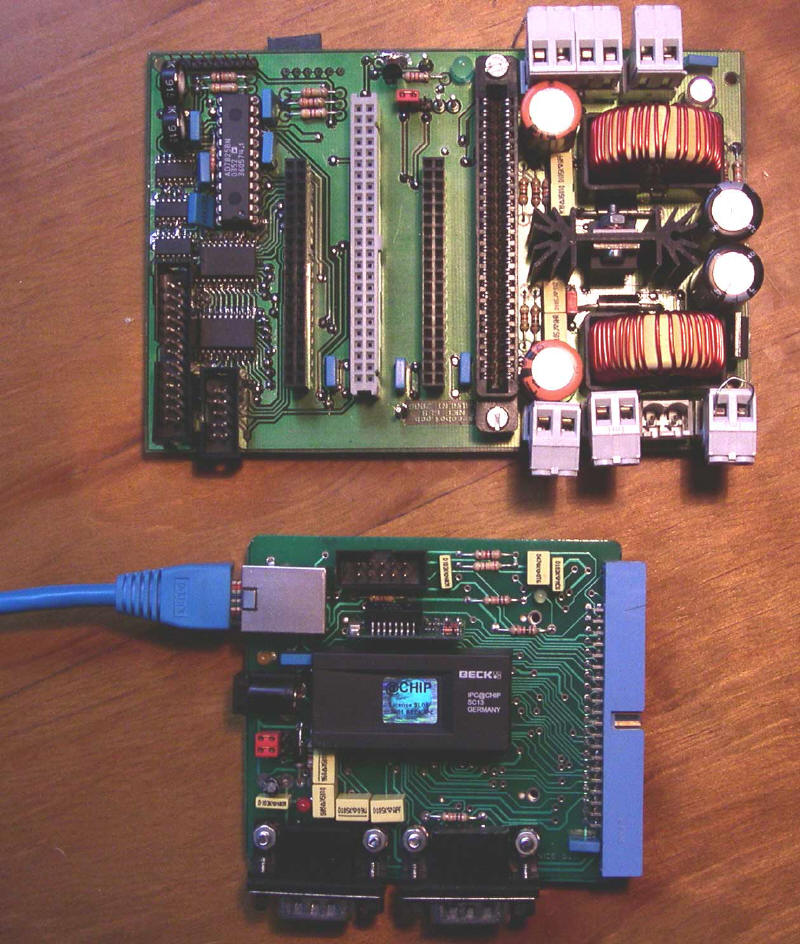

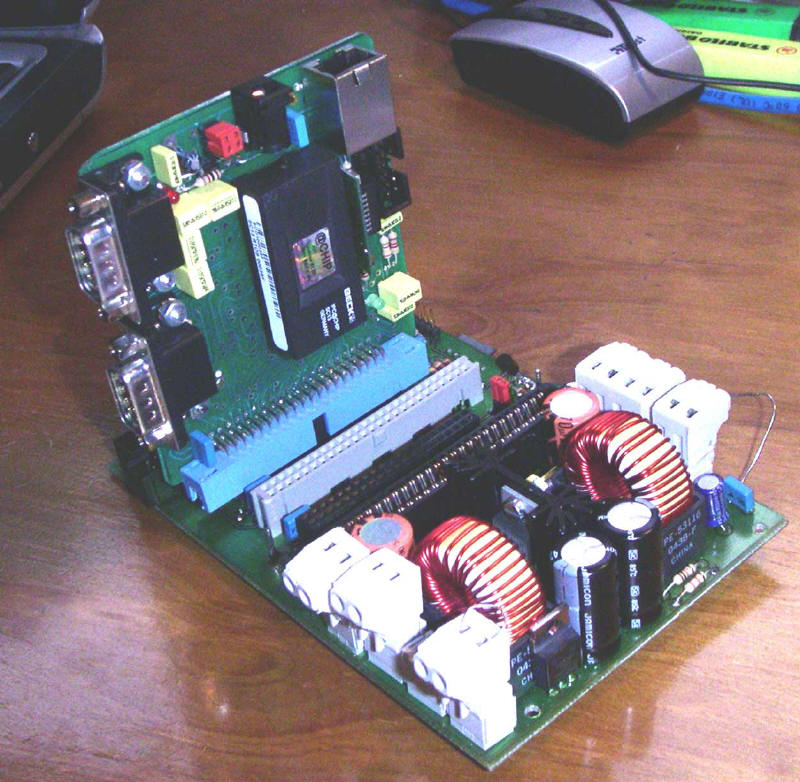

Panel des produits actuellement fabriqués à l'IUT de NICE dpt. GEII concernant le uC Beck

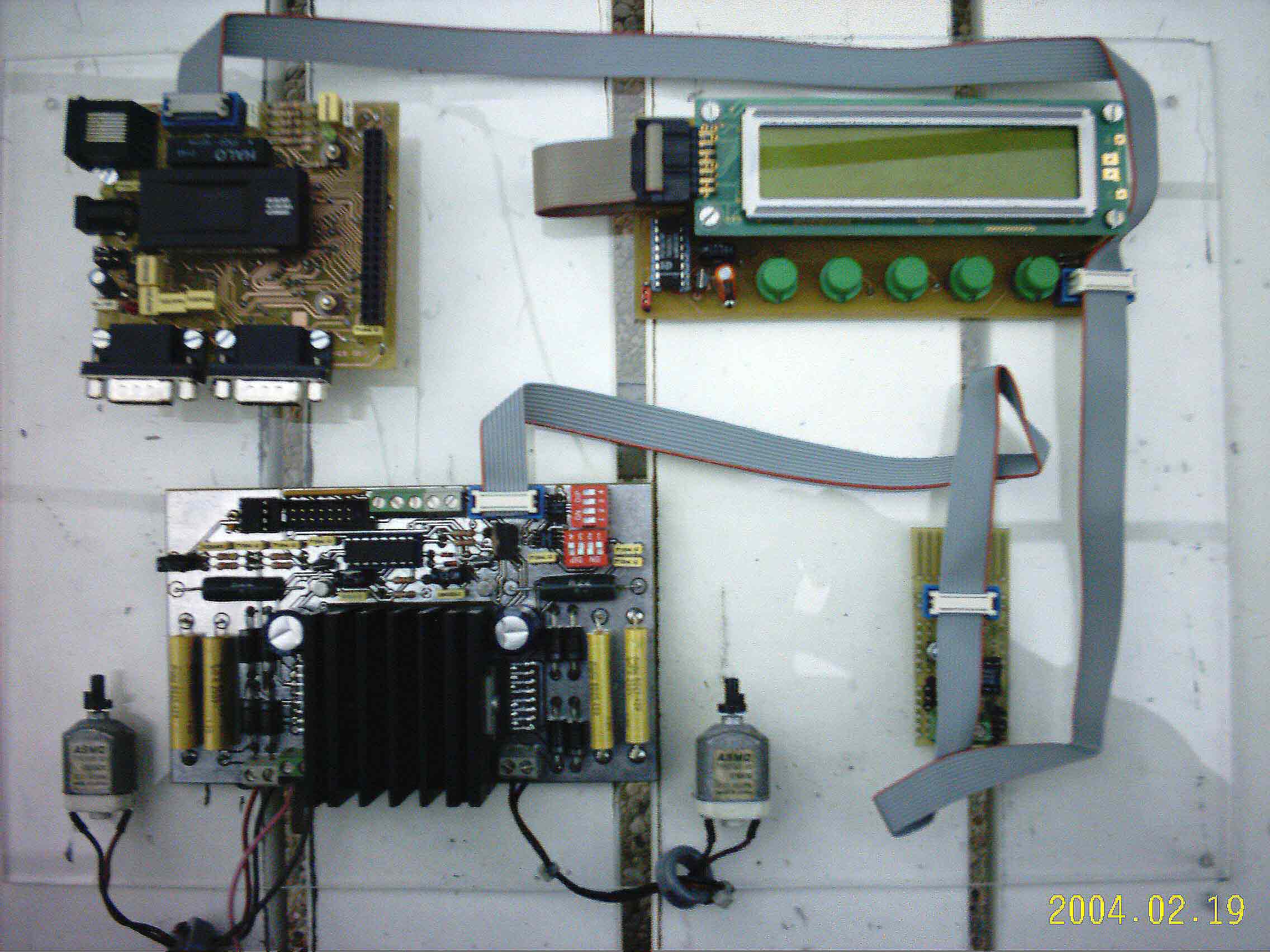

exemple de manipulation de
contrôle commande par navigateur Web.
Bus de terrain I2C et supervision par navigateur WEB
Description

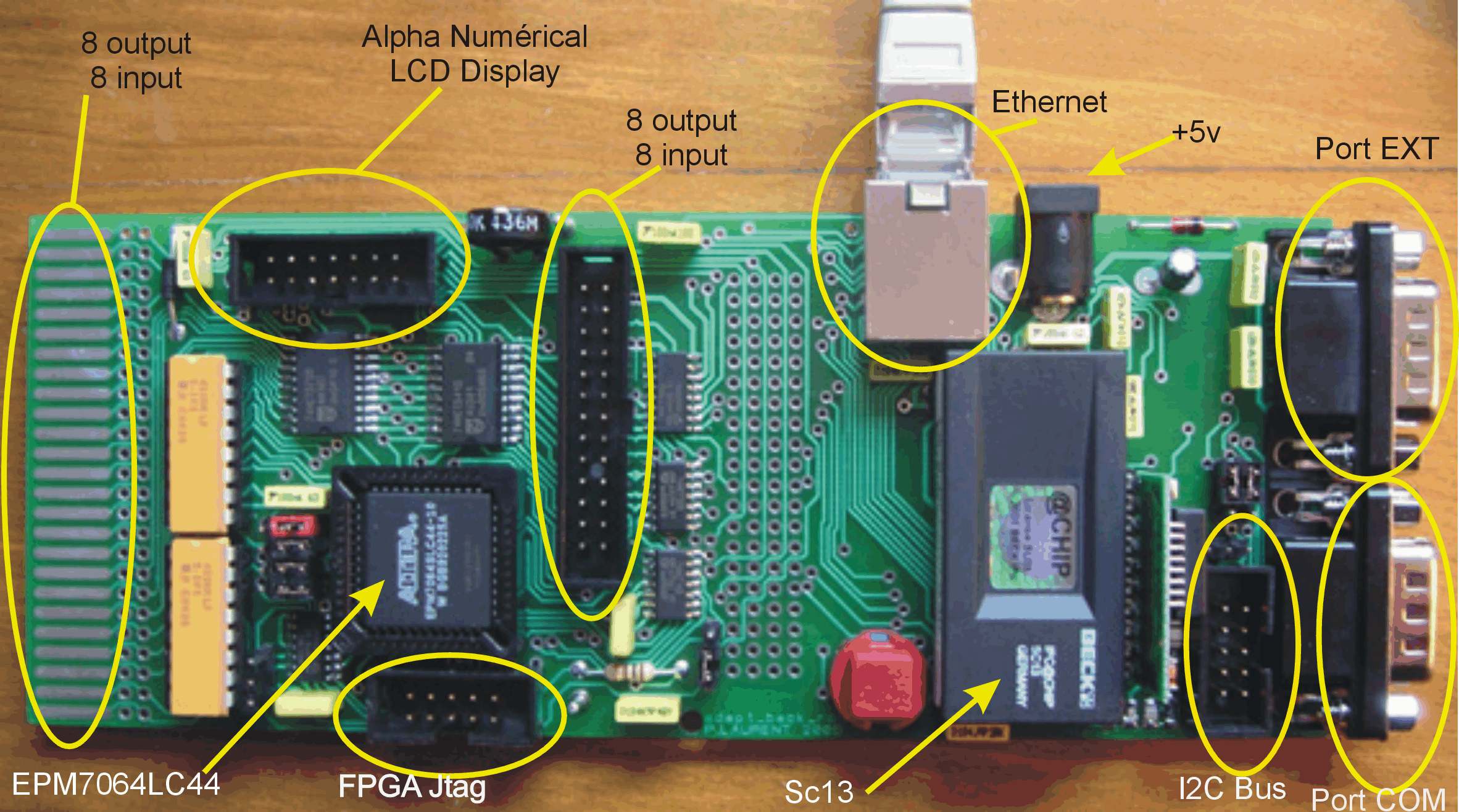

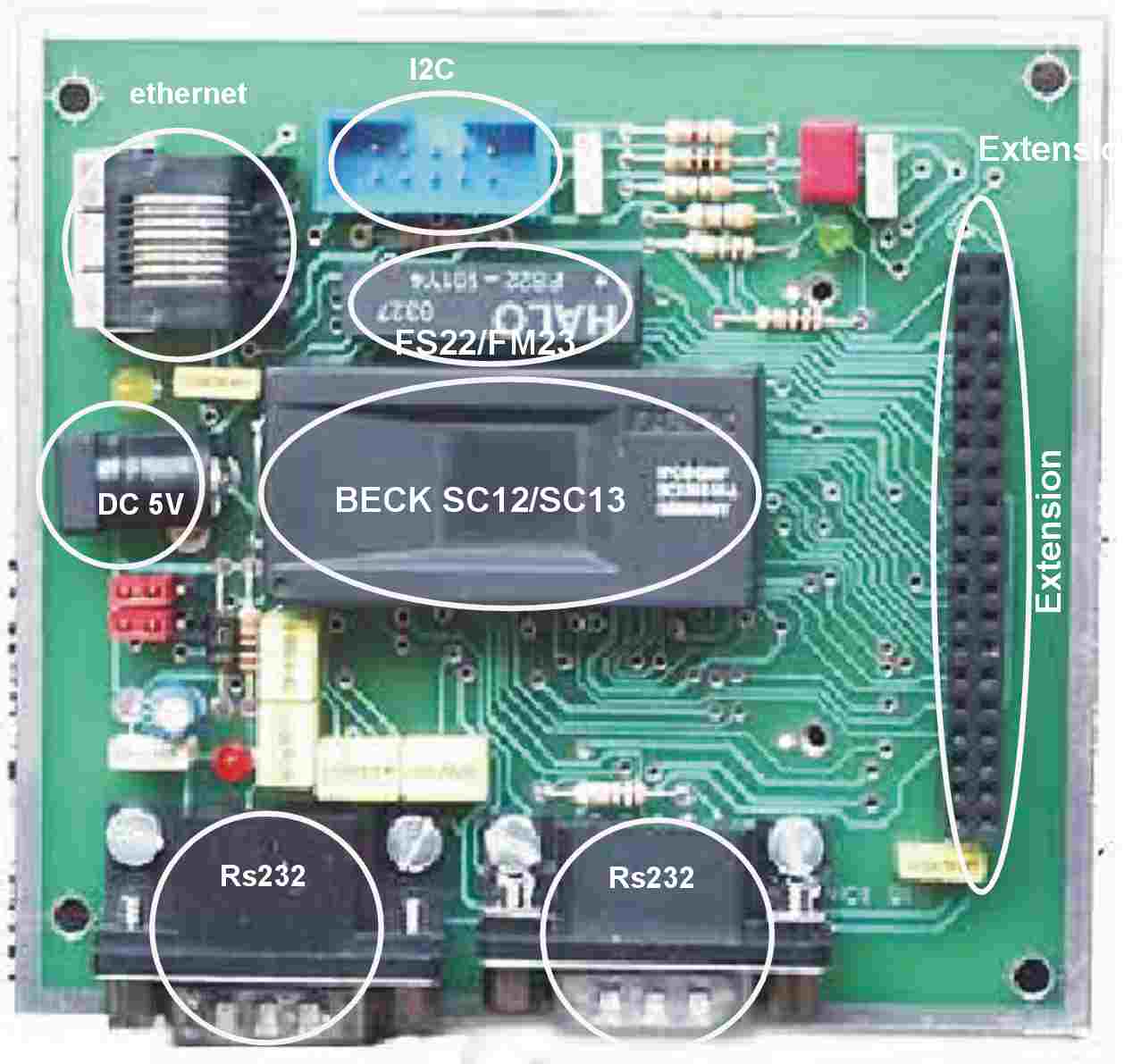

Le projet mainboard3_SC13 est une carte permettant de recevoir
un processeur
BECK
IPC(r) référence
SC12 /
SC13.
CHIP 186-CPU, 20MHz, 512KB RAM, 512KB Flash, Ethernet, DIL32
Ce processeur de technologie 16bits est un ASIC (SOC) de coeur INTEL 80C186 et dispose d'un Système d'exploitation temps réel (RTOS) performant et étendu à de nombreux services réseau (protocole HTTP, FTP,ICMP....).
Il contient a ce titre une pile TCP/IP permettant d'embarquer des mini sites web et FTP sauvegardes en mémoire flash interne.
Le RTOS offre les services d'un système de fichier interne (File System) d'environ 256Ko de capacité (suivant niveau de l'OS choisi) ainsi qu'un commande shell permettant la gestion de ces fichiers.

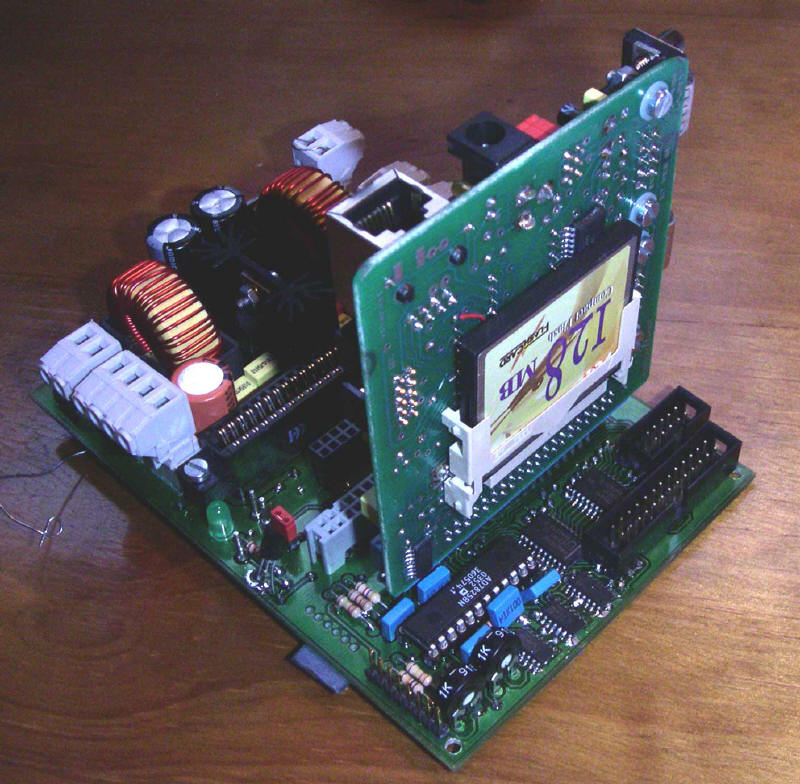

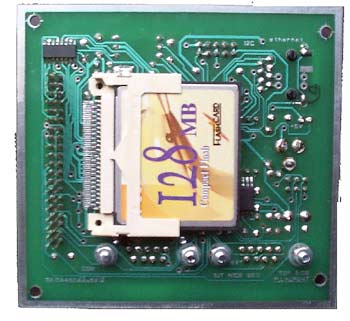

On peut étendre ce file system interne en utilisant les ressources du RTOS capable de gérer un file system externe (type IDE) en ajoutant par exemple une carte compact flash ou disque dur IDE standard. Une capacité maximale de 2GB est alors disponible
